电磁阀的结构图解析与应用探讨

电磁阀作为一种重要的流体控制元件，广泛应用于工业自动化、机械控制、流体传输等领域，其通过电磁力控制阀芯的开关，实现对流体介质的通断控制，具有结构简单、操作方便、响应迅速等优点，本文将围绕“电磁阀的结构图”这一关键词，深入探讨电磁阀的构造原理、工作原理、类型及应用场景，并解析其结构图，以期为读者提供一个全面而深入的理解。

一、电磁阀的基本构造与工作原理

电磁阀主要由电磁部分和阀体部分组成，电磁部分包括线圈、铁芯（也叫衔铁）、弹簧等；阀体部分则包含阀座、阀芯（也叫柱塞或球）、密封件及流体通道等，当线圈通电时，产生磁场吸引铁芯，进而带动阀芯移动，从而改变流体通道的通断状态。

1. 电磁部分

线圈：通电后产生磁场，是驱动阀芯动作的动力源。

铁芯：被线圈产生的磁场吸引，与阀芯相连，实现力的传递。

弹簧：用于复位，当线圈失电时，使阀芯回到初始位置。

2. 阀体部分

阀座：提供密封面，保证流体通道的密封性。

阀芯：在电磁力的作用下移动，实现流体的通断控制。

密封件：确保阀芯与阀座之间的密封性能，防止流体泄漏。

流体通道：流体流经的路径，其设计直接影响电磁阀的性能。

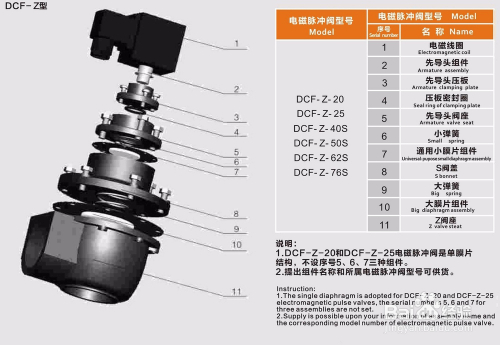

二、电磁阀的结构图解析

电磁阀的结构图通常包括以下几个关键部分：

线圈：用符号表示为一个带有箭头的矩形或圆形，箭头方向表示电流方向。

铁芯：以实线或虚线表示，与线圈相连，有时会用“X”标记表示其与阀芯的连接点。

阀体：包括阀座、阀芯及流体通道，用各种线条和形状（如圆形、矩形、箭头）来表示。

密封件：在结构图中通常不单独标出，但会在文字说明中提及。

流体流向：用箭头标注流体的进出方向。

一个典型的二位二通电磁阀的结构图可能如下描述：

- 线圈位于顶部，用带箭头的矩形表示，箭头指向右侧。

- 铁芯位于线圈下方，用实线表示，与线圈相连。

- 阀体部分位于底部，包括一个圆形阀座和一个可移动的阀芯（通常用“T”形或“O”形符号表示）。

- 流体通道用箭头和线条表示，从左侧入口流向右侧出口或通过旁路回流。

三、电磁阀的类型与应用场景

电磁阀根据其功能和用途可分为多种类型，包括但不限于：

二位二通电磁阀：用于控制流体的开关，适用于液体或气体介质的通断控制。

三位三通电磁阀：具有三个位置（全开、全关、中位）和三个流体通道（入口、出口、旁路），适用于需要中位排气的系统。

比例电磁阀：通过调节电流控制阀芯的开度，实现流量的连续调节，适用于需要精确控制流量的场合。

电磁球阀：采用球形阀芯，具有更好的密封性和耐磨性，适用于高粘度、含颗粒介质的控制。

潜水电磁阀：专门设计用于水下环境，具有防水、防腐、耐高压等特点，适用于水处理、灌溉系统等。

四、电磁阀的选型与应用注意事项

在选用电磁阀时，需考虑以下因素：

介质特性：包括流体的种类（液体、气体）、温度、压力、粘度等。

控制要求：是否需要连续调节流量，对响应速度的要求等。

环境条件：如温度范围、湿度、腐蚀性、防爆等级等。

安装与空间：电磁阀的尺寸、重量及安装方式的适应性。

成本与寿命：综合考虑采购成本、维护成本及使用寿命。

五、结论与展望

电磁阀作为工业自动化控制系统中的关键元件，其结构设计的合理性与性能稳定性直接影响到整个系统的运行效率与可靠性，通过对电磁阀结构图的深入解析，我们不仅能更好地理解其工作原理与构造特点，还能在实际应用中更加科学合理地选型与使用，随着科技的进步与新材料的应用，电磁阀正朝着更高性能、更智能化、更环保的方向发展，如智能电磁阀、无泄漏电磁阀等新型产品的出现，将进一步提升其在各领域的应用价值，电磁阀将在更多领域发挥重要作用，成为推动工业自动化与智能化进程的关键力量。
